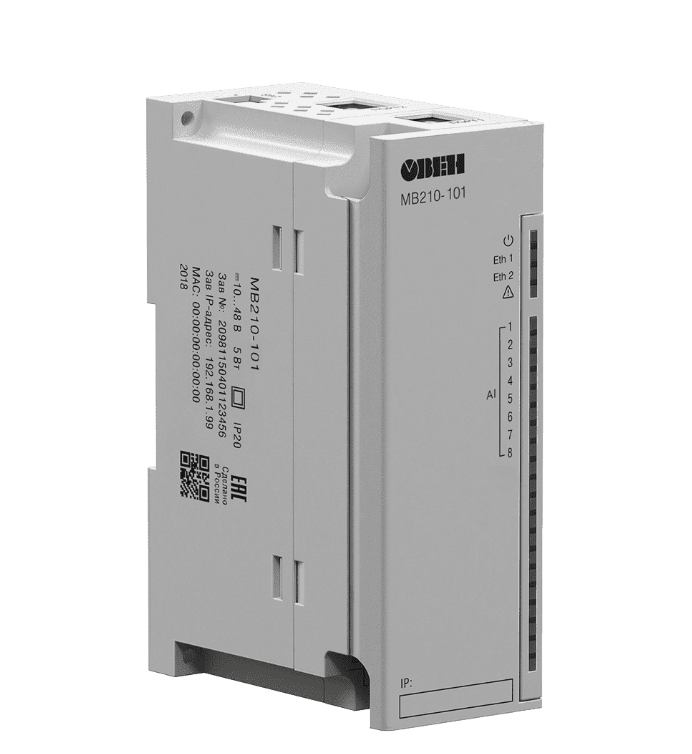

Модуль аналогового ввода МВ210-101

Модификация

МВ210-101

Входы

Количество входов

8 AI

Разрядность АЦП

16 бит

Типы поддерживаемых сигналов

унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В
термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
сопротивление: 0…2 кОм, 0…5 кОм
Характеристики аналоговых входов (AI)

Гальваническая развязка входов

–

Предел основной приведенной погрешности

унифицированные сигналы

±0,25 %

термосопротивления

±0,25 %

термопары

±0,5 %

сопротивление

±0,25 %

Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех

не более 0,3 %

Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С

термосопротивления

не более 0,125 %

термопары

не более 0,25 %

Время опроса одного входа*

унифицированные сигналы

не более 0,6 сек

термосопротивления

не более 0,9 сек

термопары

не боле
