Щит Я5111-2974

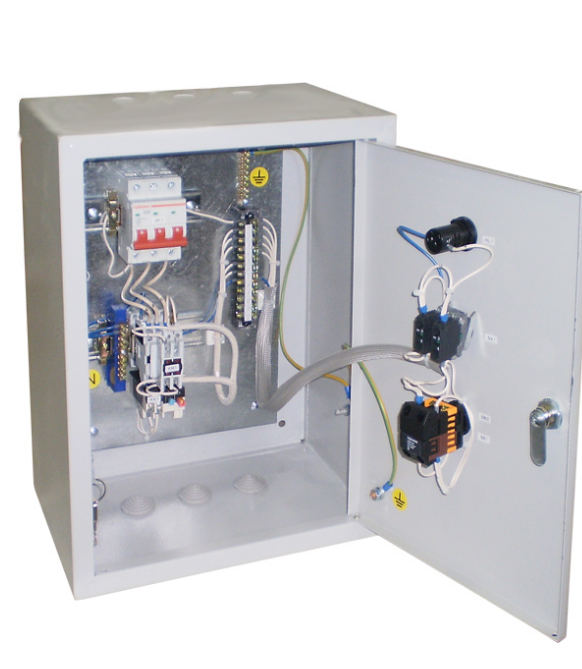

Ящик управления Я5111-2974 собирается в металлическом корпусе со степенью защиты IP31 на дверцу, которого устанавливается индикация состояния двигателя, кнопки местного управления и переключения режимов, а на монтажной панели устанавливается все коммутационное оборудование для защиты и управления электродвигателем. На Рис.1 приведена однолинейная принципиальная схема ящика Я5111-2974, с помощью которого и рассмотрим принцип работы. К контактам "A" "B" и "C" подключается вводное напряжение, дальше после автоматического выключателя "QF1" подключается автомат защиты цепей управления "QF2" номиналом до 10А (в ящиках с номиналом тока до 10А автомат "QF2" не устанавливается). Кнопки SB1 и SB2 отвечают за местное управление, а переключатель SA1 отвечает за режимы работы местное или дистанционное (автоматическое). При нажатии кнопки "Пуск" подается напряжение к катушке контактора "KM1", которая в свою очередь с помощью магнитного поля замыкает контакты и доп контакты "X1:1" и "X1:3" с помощью которых реализуется
