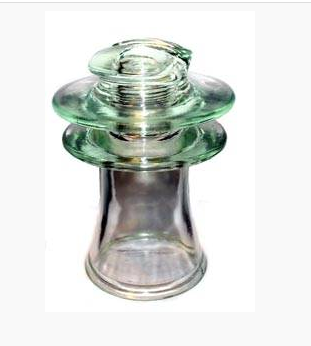

Изолятор ШС-20Г

ПРИМЕНЕНИЕ ИЗОЛЯТОРОВ ШС-20Г
Изоляторы ШС-20Г используются для крепления и изоляции проводов на воздушных линиях электропередач номинальным напряжением 20 кВ. Штыревыми изоляторы называются по своей конструкции: изолирующие части устанавливаются на специальный стандартный штырь, а крепление выполняется специальными колпачками. Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Провода устанавливаются на шейку или в желоб устройства. Материалом, из которого в настоящее время изготавливаются изоляторы ШС-20Г, является специальное закаленное стекло.

РАСШИФРОВКА УСЛОВНОГО ОБОЗНАЧЕНИЯ ИЗОЛЯТОРА ШС-20Г УХЛ1
Классическим вариантом является изолятор, изготовленный из стекла, который маркируется буквами ШС – штыревой стеклянный. В маркировке устройства также присутствуют цифры, обозначающие номинальное напряжение, в данном случае, ШС-20Г – 20 кВ и стоящие за ними буквы (Г), которые обозначают индекс серии модернизации изолятора. Изоляторы боле
